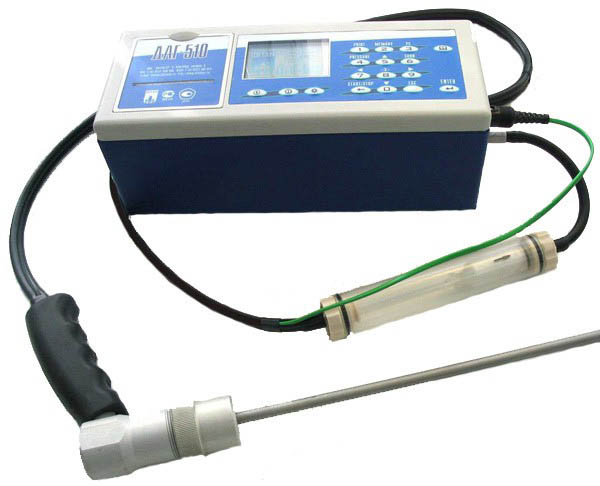

Газоанализатор ДАГ-510-ГН

Газоанализатор ДАГ-510-ГН - переносной прибор, предназначенный контроля содержания загрязняющих веществ в отходящих газах стационарных и передвижных источников промышленных выбросов в целях экологического контроля и оптимизации процесса горения топлива, а также для измерения следующих компонентов:

• содержания кислорода (О2), оксида углерода (СО), оксида азота (NO), диоксида азота (NO2) в отходящих газах топливосжигающих установок;
• измерения температуры в точке отбора пробы и температуры окружающей среды;
• измерения абсолютного давления, разности давлений;
• определения расчетным методом скорости и расхода газопылевых потоков при работе с пневмометрической трубкой Пито или НИИОГАЗ в соответствии с ГОСТ 17.2.4.06-90;
• определения расчетным методом содержания диоксида углерода (СО2) и суммы оксидов азота (NOX);
• определения расчетным методом технологических параметров топливосжигающих установок - коэффициента избытка воздуха и коэффициента потерь тепла.



Основные особенности:

графический жидкокристаллический дисплей (128х64 точек) с подсветкой; встроенный термопринтер, термобумага шириной 58 мм, скорость печати 1,25 строк/сек; внутренняя энергонезависимая, емкость 3950 записей; 2 порта RS-232 для подключения персонального компьютера и БПП-510; принудительный отбор пробы встроенным насосом в диапазоне давления -4...1 кПа, расход анализируемой газовой смеси не более 1,5 л/мин; часы реального времени с календарем; автоматический контроль функций прибора, параметров датчиков, исполнительных устройств, заряда аккумулятора; комбинированное питание (сеть 220 В/50 Гц, автономное - от встроенного NiMH аккумулятора емкостью 4 Ач).

Определяемый компонент Диапазон Пределы допускаемой основной погрешности Цена деления абсолютной относительной Оксид углерода (CO) 0...400 ppm ±1 ppm (<10 ppm) ±10 % (>10 ppm) 0,1 ppm Оксид азота (NO) 0...100 ppm ±1 ppm (<10 ppm) ±10 % (>10 ppm) 0,1 ppm Диоксид азота (NO2)  0...50 ppm ±1 ppm (<10 ppm) ±10 % (>10 ppm) 0,1 ppm Кислород (O2) 0...21 % об. ±0,25 % об. – 0,01 % об. Температ. газового потока  -20...800 оС ±3 оС (<300 оС) ±1 % (>300 оС) 0,1 оС Температура окруж. среды  0...50 оС ±1 оС – 0,1 оС Абсолютное давление  80,0...110,0 кПа ±1 кПа – 10 Па Разность давлений ±(0...2,5) кПа ±0,025 кПа – 0,1 Па Скорость потока не нормированы (определение по расчету) Диоксид углерода (CO2) Сумма оксидов азота (NOX) Коэфф. избытка воздуха Коэфф. потерь тепла

Стандартный комплект поставки:

Газоанализатор ДАГ-510-ГН Зонд типа А (ручка зонда типа А, газовый шланг и термокомпенсационный кабель длиной 2 м, конденсатосборник с фильтром грубой очистки, разъем с термодатчиком) Пробоотборная трубка зонда со встроенной термопарой типа "К" и футляром для транспортировки (длина стандартно 782 мм, по заказу поставляются трубки длиной 332, 1500, 2500 мм) Программа обмена с ДАГ-510 в комплекте с кабелем длиной 2 м для ПК Дополнительный рулон термобумаги шириной 58 мм Комплект фильтров грубой очистки (5 шт.) Сетевой адаптер Сумка для транспортирования газоанализатора Руководство по эксплуатации

Аксессуары (опции):

Блок подготовки пробы БПП-510 Методика выполнения измерений для ДАГ-500, ДАГ-510 Модуль "Д" Модуль защиты от перегрузки
